重力管網的泵站宜采用液位自動控制;泵站排水提升后的介質依靠流體自身重力作為動力輸送的管網的泵站應采用液位自動控制,現行的大部分場合多是這種控制。即當水位逐漸升高時,液位浮球也隨水位的升高而升高,升高到設定的高水位(啟泵 ) 時一臺水泵開始運行,水位下降,到水位(停泵)時水泵停止運行,重復交替運行;此時如果水位還不能下降反而升高時,到達(超高水位)時二臺水泵同時運行,水位下降到低水位(停泵)位置時,二臺水泵停止,水位上升時重復以上過程。
![](/UploadFile/20201030163750156.jpg)
生活小區或農村社區污水的收集與輸送一體化預制泵站、一體化泵站產品概述 一體化預制泵站、一體化泵站(以下簡稱泵站)是提升污水、雨水、飲用水、廢水等提升排水的裝備,由工廠集中設計、制造、組裝后運至現場安裝的交鑰匙新型環保新一代泵站。泵站系列產品具有工期短、安裝方便、體積小、效率高、
智能化網絡化等現代產品特點,與傳統泵站相比土建工程量少、投資可減少一半以上、產品質量可靠,是傳統混凝土污水提升泵站的替代品。
一體化預制泵站、一體化泵站產品概述適用范圍
生活小區或農村社區污水的收集與輸送 城鎮污水處理廠污水的收集與輸送 城區低洼地區雨水的收集與輸送 市政污水管網的建設與改造 老泵站的改造與擴建 湖泊的水體循壞

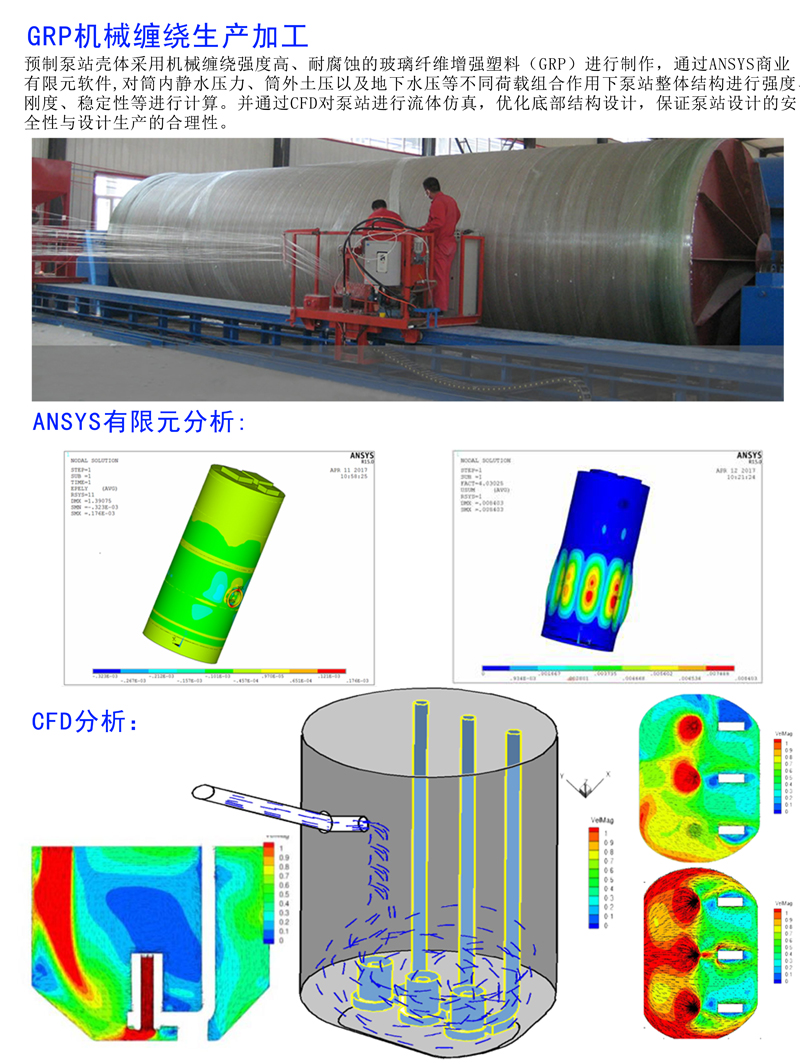

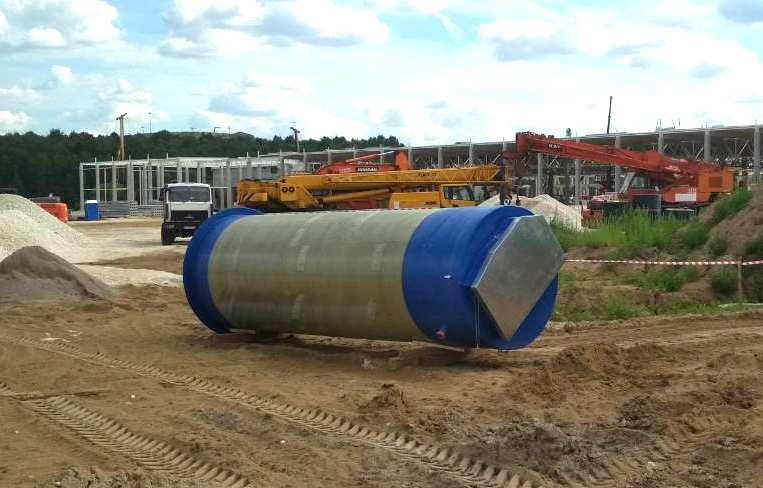

一體化預制泵站、一體化泵站產品概述產品特點 按需定制:每一套泵站都是根據客戶提供的參數設計,以保證泵站的運行工況滿足使用要求。采用的CFD流體計算,使得盡可能把淤泥等固體顆粒排出設備。工控設計:根據用戶需要可采用施耐德電氣,觸摸屏設計,含通訊RS485接口。泵站具備手動控制、自動控制和遠程檢測功能APP控制,不同控制方式之間可以自由切換。 新型材質:泵站簡體結構由纖維纏繞玻璃鋼(GRP)制成,全自動化控制連續纏繞成型,確保厚度均勻并達到設計的剛度,質量穩定優良。 配件標準:所有配件都在工廠內設計、制造完成,包括壓力管路、檢修平臺、進出水管等,出廠前進行嚴格的調試保證泵站的可靠性高度集成:泵站作為一體化設備,成套提供:泵站簡體、壓力管道、檢修平臺、檢修爬梯、格柵過濾裝置、耦合系統、泵提升系統、通風裝置、防滑井蓋、照明系統等。 外形美觀:泵站全部埋于地下,地面只留有檢修孔和控制箱,也可選配景觀式管理房置于地上,與周圍環境相協調。 成本節約:泵站為成套供應,所有內部安裝調試工作在工廠內完成,現場只需將泵站整體安裝,極大地減少了土建施工周期和工程成本,降低了業主的整體投資使用壽命:泵站簡體材質為玻璃鋼,內部配件使用SUS304和熱鍍鋅等防腐材質,無需維護保養,正常使用壽命可達30年以上。 檢修方便:水泵和提籃格柵全部配有導軌,檢修時可以快速的拆除和安裝。 功能擴展:預留通訊接口,方便客戶集中化管理。
![](/UploadFile/20201030163857689.jpg)
一體化預制泵站、一體化泵站產品概述術語定義 ◎—體化預制泵站:將泵、管道、控制系統、格柵過濾系統、照明系統、維修平臺和通風系統等集成為一體,并在工廠預制生產,用于提升和輸送水介質的泵站。 ◎頂蓋:由邊蓋和可開啟的泵站蓋板組成。 ◎筒體:預制泵站的筒體部分。 ◎底座:與混凝土底板相連,以固定預制泵的部分。 ◎提籃式格柵:配備導桿和提升鏈,自動耦合在進水管路上的格柵籃。 ◎粉碎式格柵:由獨立的切割機構成或者將切割機與旋轉格柵組合成一體的格柵。 ◎自動耦合系統:潛水泵設備出水接□與出水管道之間自動對接的快裝系統。 ◎照明系統:滿足夜間或光線不足的情況下對泵站的維護與維修的需要。 ◎重力管網:一般同壓力管道相區別,就是依靠流體自身重力作為動力的管網。 ◎壓力管網:壓力管道則借助外力,如水泵,氣壓罐等設備驅動液體流動的管網。 一體化預制泵站、一體化泵站產品概述環境工作條件 ◎環境溫度宜為-40℃ ~ 40℃ 。 ◎相對濕度宜為25% ~ 85%,無水珠凝露。 ◎泵站輸送的水介質應符合下列規定: 溫度宜為0℃ ~20℃ ; PH值宜為4~10;(超范圍使用應在訂貨時提出 ) 輸送介質中的顆粒大直徑應小于所選配水泵的通徑。 ◎電源:380V ( ±10% ) , 3相五線制,50Hz ( ±5% ); 220V( ± 10% ),單相,50Hz ( ±5% )。 ◎振動:<0.5g,振動頻率10Hz~50Hz大振動加速不應超過5m/S2。 設備運行地點一般應用于無導電或爆炸性塵埃(用于環境有要求的場合請在訂貨時提出,可以配置防爆潛水泵(Exdl、ExdllAT4、ExdllBT4、ExdllCT4)或防爆控制柜,無腐蝕金屬或破壞絕緣的氣體或蒸汽。 一體化預制泵站、一體化泵站產品概述運行原理 重力管網的泵站宜采用液位自動控制;泵站排水提升后的介質依靠流體自身重力作為動力輸送的管網的泵站應采用液位自動控制,現行的大部分場合多是這種控制。即當水位逐漸升高時,液位浮球也隨水位的升高而升高,升高到設定的
高水位(啟泵 ) 時一臺水泵開始運行,水位下降,到停泵的低水位(停泵)時水泵停止運行,重復交替運行;此時如果水位還不能下降反而升高時,到達(超高水位)時二臺水泵同時運行,水位下降到低水位(停泵)位置時,二臺水
泵停止,水位上升時重復以上過程。 一體化預制泵站、一體化泵站產品概述設備控制 ◎硬件:泵站采用的可編程控制器PLC結合性能優異的觸摸屏,組合多臺泵柔性組合而成的全自動排水提升泵站,根據檢測水位進行自動調節單泵或多泵運行以滿足排水的需要,整個系統始終保持在高效節能的狀態??刂葡到y程序采用模
塊化設計。 ◎控制器(選件):具有極高的性價比,在小型自動化系統能充分發揮其強大功能,可以擴展數字量及模擬 跫的模塊,能連接觸摸屏,負責處理系統所有的邏輯切換及運行,故障等顯示以及自動運行。 ◎BA接口(選件):泵站控制系統提供的標準信號有所有水泵的運行信號,故障信號、手/自動信號(都是干接點)及液位信號輸出(4~20mA),系統提供標準的總的啟停/停止信號(24VDC或24VAC繼電器>。 ◎軟件:通過傳感器輸送標準的4~20mA信號,可以實現臺水泵的全自動控制。 ◎手動-停止-自動三種工作模式:每臺水泵都有手動-停止-自動三種工作模式,手動時可以啟動每臺水泵,停止時水泵不會運行。 一體化預制泵站、一體化泵站產品概述性能參數說明 ◎泵站使用的泵的揚程沒有推薦,根據客戶需求; ◎泵站使用的泵的數量只是推薦了常用的2臺水泵(至少2臺),可以同時啟動;3~4臺泵時根據客戶需求選型; ◎泵站的直徑與高度不是關鍵,主要是泵站的有效容積,可以根據客戶的實際需要修改; ◎根據國家有關排水泵站的設計要求綜合考慮,有效容積的計算。啟泵和停泵液位之間的有效容積應根據每小時啟停6~7次數確定。啟動水位需考慮水泵運行條件。所以,泵站的有效容積只和配套水泵的啟停次數和泵站的設計流量有關。
有效容積不得少于單泵5分鐘的流量,而只要符合公式即可,這也是一體化泵站與傳統泵站的區別,有效容積小,減少投資。 式中:VEff-泵站有效容積(m3);QP-泵站一臺泵的泵輸送流量(m3/h;Zmax-水泵每小時啟停次數
一體化預制泵站、一體化泵站產品概述完善的自控系統 一體化預制泵站除具有戶外或野外工作環境所必須的自我檢測、自我控制、自我保護功能外,還具備數據遠 傳、自動存儲、自動報聱、人工干預、日志記錄、歷史數據查詢、遠程登錄分級管理等智能化功能。 通過安裝在水泵內部及泵站里的各種傳感器將信號傳給數據采集和控制模塊,數據采集控制模塊過濾掉干擾 信號取出有用信號后進行綜合判斷,對水泵發出控制指令,同時將采集到的數據通過GPRS模塊以無線數據流的 方式上傳給遠程
服務器。遠程服務器接收到泵站數據后進行分類存儲,經過授權的用戶可以在任何地方通過客戶端登錄服務器進行查閱傳感器實時與歷史數據,并可根據實際情況強制干預泵站的運行。系統預留自動報警設置 選項、通過有線或無線信號

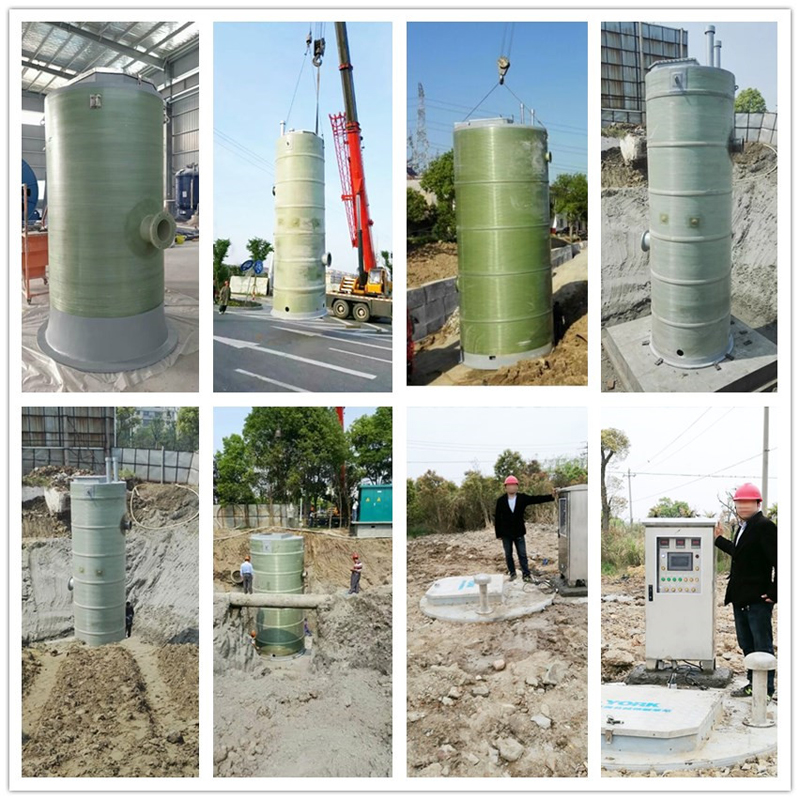

給特定人員的電腦或移動終端進行報警。 一體化預制泵站、一體化泵站產品概述泵站安裝說明

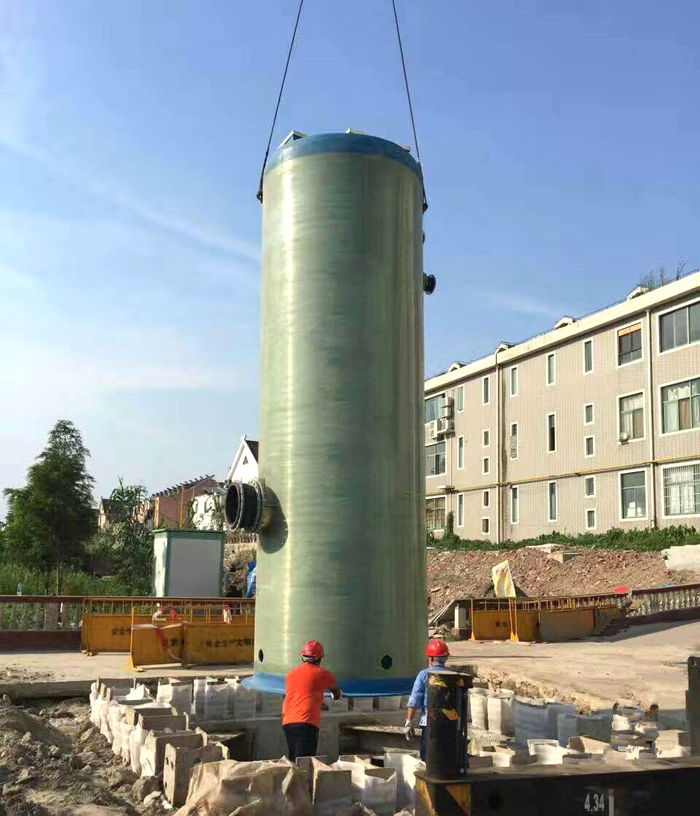

玻璃鋼一體化預制泵站 中佳環保針對市政工程、建筑等污水提升需求而研發的一體化泵站成套設備。主要解決原來混凝土泵站沼氣揮發、環境破壞等 一體化預制泵站具有快速施工、適應性強、壽命長、環境友好等傳統泵站不具備的優點,是傳統泵站的理想替代品,可用于生活污水、雨水、工業廢水排放,也可用于水源取水,是新一代的環??萍籍a品。 直徑:Φ1200 Φ1600 Φ1800 Φ2000 Φ2500 Φ3000 Φ3500 Φ3800 高度:2米---12米 流量:Q:10---10000M3/H 功率:0.75---160kw
![](/UploadFile/20201030163926452.jpg)
一體化預制式污水泵站概述 一體化預制式泵站是一款專為解決城市雨水收集和排澇以及城鎮污水提升而設計的新型污水處理設備。泵坑設計帶有一體化的排放連接。泵站為地埋式、泵站主體由泵站筒、潛水泵、耦合裝置、管道、閥門、液位傳感器、控制系統
、粉碎型格柵和通風系統等部件組成。是一種使用方便,質量可靠,土建工作少,成本較低的新型一體化泵站設備,容積優化是其顯著的特征,可以作為中小型混凝土泵站的替代品。
一體化預制式污水泵站用途 適用于收集和排放住宅小區、飯店、學校、工廠、部隊營房和其它公共場所的污水廢水等,主要安裝于室外地下,也可用于室內場合。
![](/UploadFile/20201030163952289.jpg)
一體化預制式污水泵站特點 1、 快速安裝 2、一站式采購 3、按照用戶的要求裝配完整 4、高質量的組件 5、堅固的泵站筒體 6、大量實踐證明可靠耐用 7、狀態監測和遠程監控
一體化預制式污水泵站主要配置及優點 防滑頂蓋:不銹鋼或玻璃纖維制成??杉友b防盜安全鎖??杉託鈮簭椈?,輕松打開。 連續纏繞加強玻璃纖維筒體:優化設計,計算機控制纏繞工藝,確保厚度均勻并達到設計要求。質量穩定優良。 壓力管路:不銹鋼或客戶指定材料。所有管路在出廠前均通過壓力測試,以防泄漏。 進口管路可達DN300:通常為不銹鋼AISI304或316??筛鶕蛻粢笈渲酶鞣N法蘭。 控制柜:配合各種智能傳感器,可以實現無人值守、編程控制和遠程控制。 泵站上蓋:玻璃鋼或鋁制。鋁制安全格柵。不銹鋼通風排氣管。不銹鋼扶手。 不銹鋼安裝平板:方便未來的管路、水泵因為入流增大時升級。 內置服務平臺:可根據客戶要求定制,不同形式、位置和高度。
一體化預制式泵站分類 根據其提升廢水性質的不同,可分為: (1)污水泵站 (2)雨水泵站 (3)合流泵站 (4)污泥泵站
